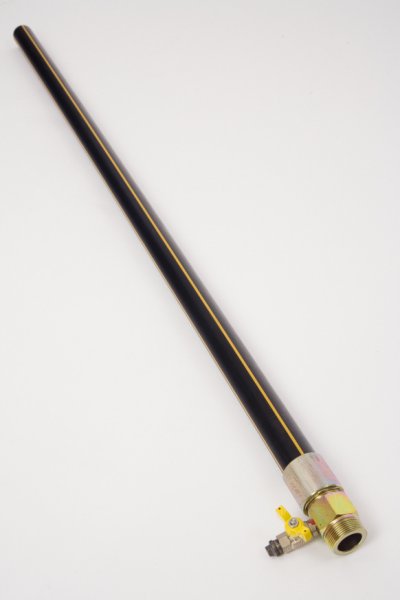

Závitová přechodka s odvzdušněním
Popis:
Přechodový spoj ocel/PE 100, PE 100-RC – závitové provedení s odvzdušněním ( závitová přechodka s odvzdušněním) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Závitová přechodka je určena pro přípojky plynu v nadzemní skříni. Vyrábí se v pr. PE 32,40,50,63 mm. Ocelová část závitové přechodky je opatřena závitem podle ISO 7-1(trubkový závit pro spoje těsnící na závitech) pro připojení kulového kohoutu. Závitová přechodka umožňuje odvzdušnění nebo odplynění plynovodu na poslední přípojce přes osazený kulový kohout Rp3/8“ Povrchová úprava ocelové časti přechodky je galvanicky zinkována Závitové přechodky spolu s držákem, zámkem a držákem ochranné trubky tvoří celek, který odpovídá v plném rozsahu požadavkům TPG 702 01. Uvedené výrobky odpovídají ČSN EN 1555-3.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
- Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
- Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1 písm. c) zákona č. 90/1998 Z.z.
Schéma:
Rozměry:
| Objednací číslo | Rozměr PE | SDR | D x t PE (mm) | R (inch) | L (mm) | S (mm) | Držák přechodky | Držák ochranné trubky | Zámek | Hmotnost (kg/ks) |
| 100300 | 32 | 11 | 32 x 3 | ¾ | 200 | 36 | Ano | Ano | Ano | 0,7 |
| 100301 | 32 | 11 | 32 x 3 | ¾ | xxx | 36 | Ano | Ano | Ano |
|
| 100314 | 32 | 11 | 32 x 3 | ¾ | 1500 | 36 | Ano | Ano | Ano | 1,05 |
| 100315 | 32 | 11 | 32 x 3 | ¾ | 2000 | 36 | Ano | Ano | Ano | 1,2 |
| 100302 | 32 | 11 | 32 x 3 | 1 | 200 | 36 | Ano | Ano | Ano | 0,75 |
| 100303 | 32 | 11 | 32 x 3 | 1 | xxx | 36 | Ano | Ano | Ano |
|
| 100316 | 32 | 11 | 32 x 3 | 1 | 1500 | 36 | Ano | Ano | Ano | 1,1 |
| 100317 | 32 | 11 | 32 x 3 | 1 | 2000 | 36 | Ano | Ano | Ano | 1,25 |
| 100304 | 40 | 11 | 40 x 3,6 | 1 | 200 | 46 | - | - | - | 0,95 |
| 100318 | 40 | 11 | 40 x 3,6 | 1 | 1500 | 46 | - | - | - | 1,5 |
| 100319 | 40 | 11 | 40 x 3,6 | 1 | 2000 | 46 | - | - | - | 1,7 |
| 100306 | 40 | 11 | 40 x 3,6 | 1 ¼ | 200 | 46 | - | - | - | 1,0 |
| 100320 | 40 | 11 | 40 x 3,6 | 1 ¼ | 1500 | 46 | - | - | - | 1,55 |
| 100321 | 40 | 11 | 40 x 3,6 | 1 ¼ | 2000 | 46 | - | - | - | 1,75 |
| 100308 | 50 | 11 | 50 x 4,6 | 1 ¼ | 200 | 50 | - | - | - | 1,1 |
| 100322 | 50 | 11 | 50 x 4,6 | 1 ¼ | 1500 | 50 | - | - | - | 2,0 |
| 100323 | 50 | 11 | 50 x 4,6 | 1 ¼ | 2000 | 50 | - | - | - | 2,45 |
| 100310 | 50 | 11 | 50 x 4,6 | 1 ½ | 200 | 50 | - | - | - | 1,16 |
| 100324 | 50 | 11 | 50 x 4,6 | 1 ½ | 1500 | 50 | - | - | - | 2,1 |
| 100325 | 50 | 11 | 50 x 4,6 | 1 ½ | 2000 | 50 | - | - | - | 2,4 |
| 100312 | 63 | 11 | 63 x 5,8 | 2 | 200 | 65 | - | - | - | 1,7 |
| 100326 | 63 | 11 | 63 x 5,8 | 2 | 1500 | 65 | - | - | - | 3,1 |
| 100327 | 63 | 11 | 63 x 5,8 | 2 | 2000 | 65 | - | - | - | 3,6 |
Poz. L xxx – délka PE trubky dle požadavku zákazníka
