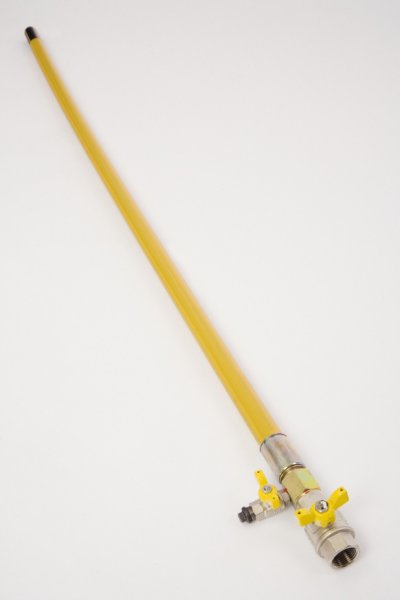

Závitová přechodka s ochranným pláštěm, odvzdušněním a kulovým kohoutem (HUP)

soubory ke stažení: návod (pdf), schema (pdf), prohášení o shodě (pdf)

Popis:

Přechodový spoj ocel/PE 100, PE 100-RC  s ochranným pláštěm, odvzdušněním a kulovým kohoutem HUP (závitová přechodka s ochranným pláštěm, odvzdušněním a kulovým kohoutem) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Závitová přechodka s ochr. pláštěm, odvzdušněním a kulovým kohoutem je určena pro přípojky plynu v nadzemní skříni. Vyrábí se v pr. PE 32,40,50,63 mm. Koncová část přechodky je opatřena kulovým kohoutem s vnitřním závitem Rp podle ISO 7-1 (trubkový závit pro spoje těsnící na závitech). Závitová přechodka umožňuje odvzdušnění nebo odplynění plynovodu na poslední přípojce přes osazený kulový kohout Rp3/8“ Povrchová úprava ocelové časti přechodky je galvanicky zinkována Závitové přechodky spolu s držákem, zámkem a držákem ochranné trubky tvoří celek, který odpovídá v plném rozsahu požadavkům TPG 702 01.Uvedené výrobky odpovídají ČSN EN 1555-3.

Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.

1. Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
2. Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1   písm. c) zákona č. 90/1998 Z.z.

Schéma:

Rozměry:

Příslušenství:

Držák přechodky

Zámek přechodky
