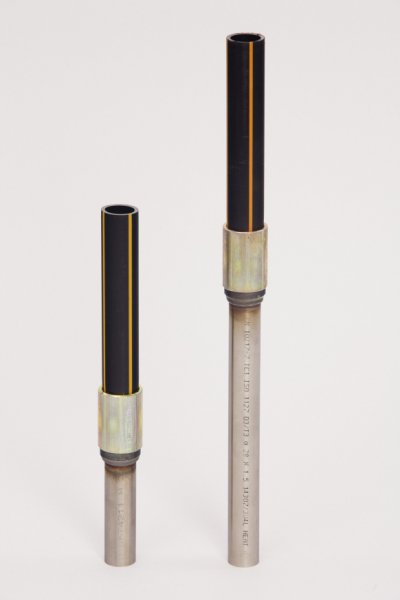

Přechodový spoj nerez-ocel/PE
Popis:
Přechodový spoj nerez-ocel/PE 100, PE 100-RC - je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení nerezové, měděné a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, bioplyn, plynná fáze propanu) s maximálním pracovním přetlakem
0,4 MPa. Uvedené výrobky odpovídají ČSN EN 1555-3.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
Schéma:
Rozměry:
| Objednací číslo | Rozměr PE | SDR | D x t PE (mm) | D1 x t1 nerez-ocel (mm) | L (mm) | L1 (mm) | L2 (mm) | Váha kg/ks |
| 100700 | 32 | 11 | 32 x 3 | 28 x 1,5 | 325 | 160 | 100 | 0,45 |
| 100701 | 32 | 11 | 32 x 3 | 28 x 1,5 | 475 | 160 | 250 | 0,6 |
| 100702 | 40 | 11 | 40 x 3,7 | 35 x 1,5 | 330 | 165 | 100 | 0,6 |
| 100703 * | 50 | 11 | 50 x 4,6 | 42 x 1,5 | 330 | 165 | 100 | 0,9 |
| 100704 * | 63 | 11 | 63 x 5,8 | 54 x 2 | 335 | 165 | 100 | 1,4 |
| 100715 * | 90 | 17,6 | 90 x 5,2 | dle požadavku | 640 | 300 | 200 | 5,2 |
| 100720 * | 110 | 17,6 | 110 x 6,3 | dle požadavku | 640 | 300 | 200 | 7,4 |
| 100725 * | 160 | 17,6 | 160 x 9,1 | dle požadavku | 640 | 300 | 200 | 8,5 |
| 100730 * | 225 | 17,6 | 225 x 12,8 | dle požadavku | 640 | 300 | 200 | 21,9 |
Položky označené * jsou vyráběny zakázkově
