Přechodový spoj PE-ocel v ochranném pouzdře pr. PE 32

soubory ke stažení: návod (pdf), schema (pdf), ilustrační schema (pdf), prohášení o shodě (pdf)

Popis:

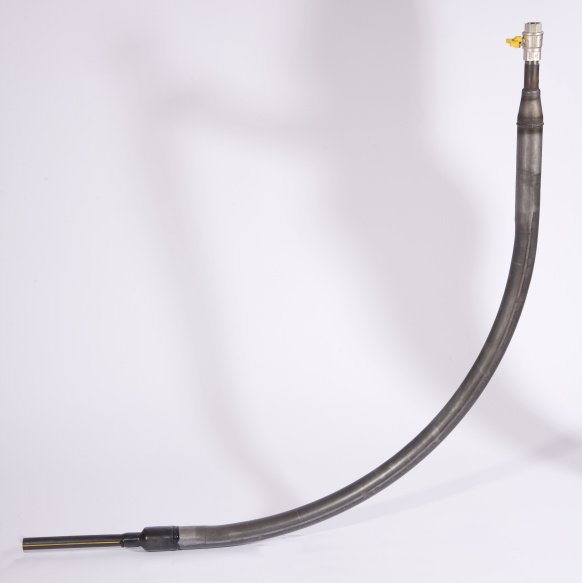

Přechodový spoj PE-ocel D 32 v ochranném pouzdře je určen pro ukončení NTL přípojky plynu nebo odběrného plynového zařízení (OPZ) do nepodsklepených objektů budov a dřevostaveb. Přechodový spoj je zakomponován v ochranném pouzdře výrobku.

Přechodový spoj podle ČSN EN 1555-3 s ochranným pouzdrem je dílensky vyrobený nerozebiratelný spoj určený pro tlakové rozvody topných plynů (zemní plyn, svítiplyn, plynná fáze propanu) s max. provozním přetlakem 0,4 MPa. Ocelová část přechodového spoje je opatřena závitem R 1“ podle ČSN ISO 7-1 a kulovým uzávěrem s vnitřním závitem

DN 25 se závitem Rp 1“ . Plastová část přechodového spoje je trubka PE 100 d 32x3 SDR11 dle ČSN EN 1555-2. Ochranné pouzdro je vyrobeno z ocelové trubky o průměru 60 mm, které je po celém svém povrchu izolováno černou izolační páskou Tyco. Utěsnění ochranného pouzdra a PE trubky je provedeno smršťovací izolací Raychem. Vystředění PE trubky v ochranném pouzdře je řešeno středícími prvky.

Tento výrobek splňuje požadavky TPG 702 01, ČSN EN 1775. Výrobek je nutno osadit do základů a základové desky při jejich zhotovování viz nákres instalace.

Při instalaci přechodového spoje PE-ocel v ochranném pouzdru je nutno dodržovat návod k montáži, který je součástí každé dodávky.

1. Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
2. Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1   písm. c) zákona č. 90/1998 Z.z.

Schéma:

Ilustrační schéma:

Rozměry:
