Přechodový spoj PE-ocel v ochranném pouzdře

soubory ke stažení: návod (pdf), schema (pdf), ilustrační schema (pdf), prohášení o shodě (pdf)

Popis:

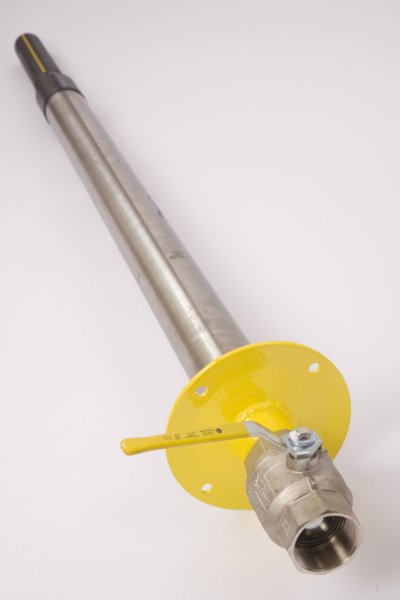

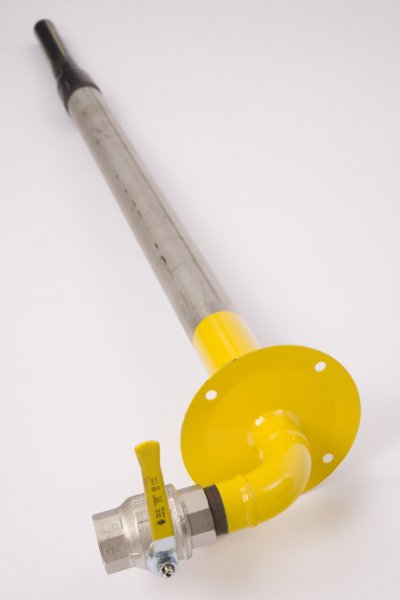

Přechodový spoj PE-ocel v ochranném pouzdře je dílensky vyrobený nerozebiratelný spoj sloužící pro prostup plynové přípojky obvodovou zdí podsklepených budov a je vyráběn ve čtyřech provedení A, B, C, D.

Ochranné pouzdro je vyrobeno z nerezové trubky a slouží k zabránění vniknutí plynu do budovy v případě poškození potrubí nebo požáru v budově a dále plní funkci chráničky.

Pro zakotvení přechodového spoje v ochranném pouzdře a zabránění posunu nebo vytržení ocelové části potrubí přípojky z obvodové zdi vlivem jeho namáhání na tah slouží opěrný talíř s čtyřmi kotvícími šrouby.

Plastová část přechodového spoje v ochranném pouzdře se propojí pomocí elektrotvarovky s plynovodní přípojkou. Ocelová část se propojí z odběrným plynovým zařízením v objektu budovy.

Přechodový spoj PE-ocel v ochranném pouzdrře se vyrábí  pr. trubky PE  40, 50, 63, a 90 mm.

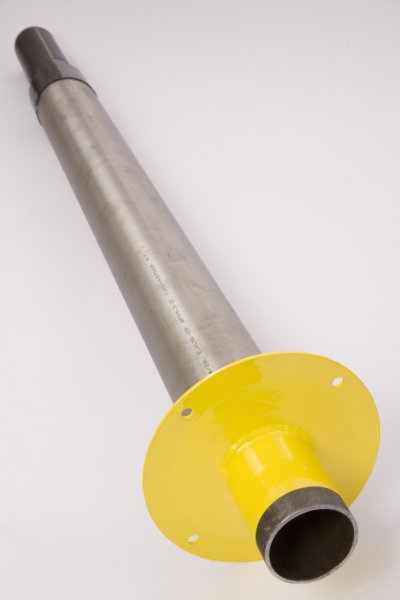

Na základě požadavku zákazníka lze dodat výrobek bez kulového kohoutu.

Konstrukce ochranného pouzdra splňuje požadavky technických pravidel TPG 702 01

Při instalaci přechodového spoje PE-ocel v ochranném pouzdře je nutno dodržovat návod k montáži, který je součástí každé dodávky.

1. Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
2. Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1   písm. c) zákona č. 90/1998 Z.z.

Schéma:

Ilustrační schéma:

Rozměry:
