obrazek_vyrobku

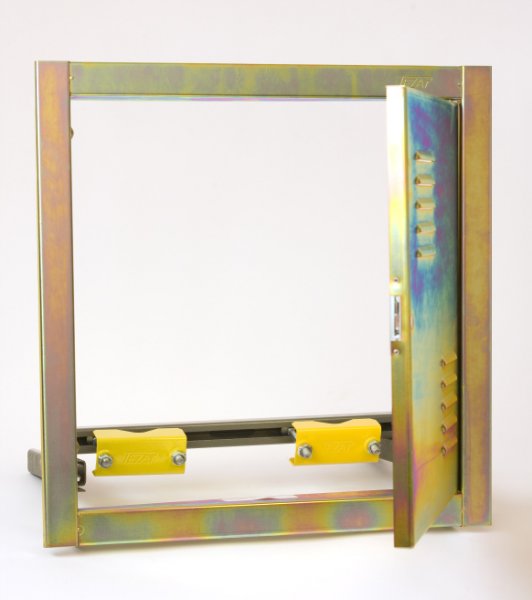

Rám s dvířky a montážní rampou pro HUP, plynoměr a regulátor

Popis:




Rám s dvířky a rampou slouží k osazení objektu hlavního uzávěru plynovodní přípojky, regulátoru a plynoměru. Instalace rámu s dvířky se provede do samostatně stojícího sloupku (přístřešku) nebo do obvodové zdi na hranici pozemku. Rám s dvířky vybavený montážní rampou umožňuje upevnit pomocí třmenu nadzemní závitovou přechodku PE-ocel typu Tezap, HUP a regulátor plynu. Napojení plynoměru se provede na příslušnou plynovou instalaci. Dva třmeny, které součástí montážní rampy zajišťují tuhost a přesnou fixaci rozteče plynové instalace pro plynoměr. Montážní rampa s třmeny umožňuje velkou variabilnost ve dvou rovinách.

Rám je svařen z ocelových lisovaných profilů. Dvířka jsou opatřena zámkem na čtyřhranný klíč a větracími otvory, které splňují požadavky TPG 934 01 čl.5.1.

Povrchová úprava je galvanický zinek. Je možné na přání zákazníka provést na galvanický zinek komaxitový povrch dle zadání požadovaného RALu.



Schéma:


schema

Rozměry:


Objednací číslo

Vnitřní rozměr rámu š x v (cm)

Venkovní rozměr rámu š1 x v(cm)

Povrchová úprava

Použití

205555/I

47x47

55x55

Galvanický zinek

Regulátor+plynoměr G4

205555/III

47x47

55x55

Galvanický zinek+komaxit

Regulátor+plynoměr G4

206555/I

57x47

65x55

Galvanický zinek

Regulátor+plynoměr G6

206555/III

57x47

65x55

Galvanický zinek+komaxit

Regulátor+plynoměr G6

208070/I

72x62

80x70

Galvanický zinek

Regulátor+ 2 plynoměry G6

208070/III

72x62

80x70

Galvanický zinek+komaxit

Regulátor+ 2 plynoměry G6



Montážní rampa pro kotvení nadzemní závitové přechodky Tezap

Objednací číslo

Název

Délka montážní rampy  r (cm)

Povrchová úprava

210055

Rampa -(pro rám s dvířka obj. č. 205555/I nebo 205555/III)

47

Komaxit

210065

Rampa -(pro rám s dvířka obj. č. 206555/I nebo 206555/III)

57

Komaxit

210080

Rampa -(pro rám s dvířka obj. č. 208070/I nebo 208070/III)

72

Komaxit



Poznámka: komaxit = prášková barva, běžně se dodává v barvě hnědé a bílé

                   rozměry v cm
