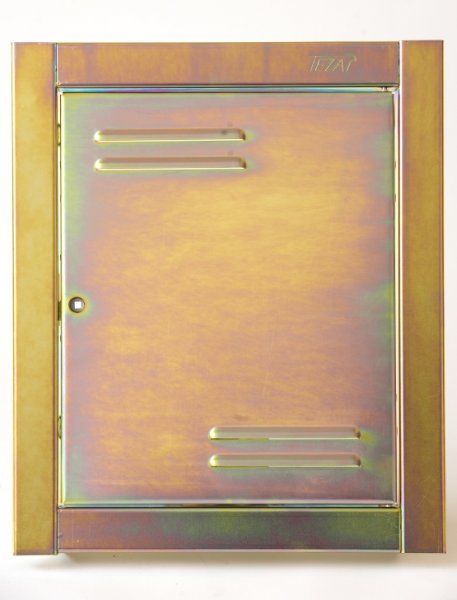

Rám s dvířky pro hlavní uzávěr plynu (HUP)
Popis:
Rám s dvířky slouží k osazení objektu hlavního uzávěru plynovodní přípojky. Rám s dvířky se instaluje do samostatně stojícího sloupku (přístřešku) nebo do obvodové zdi na hranici pozemku.
Rám je svařen z ocelových lisovaných profilů. Dvířka jsou opatřena zámkem na čtyřhranný klíč a větracími otvory.
Povrchová úprava je galvanický zinek. Je možné na přání zákazníka provést na galvanický zinek komaxitový povrch dle zadání požadovaného RALu.
Schéma:
Rozměry:
Rozměrová tabulka rámů s dvířky
Objednací číslo |
Vnitřní rozměr rámu š x v |
Venkovní rozměr rámu š1 x v1 |
Povrchová úprava |
Použití |
203838/I |
30x30 |
38x38 |
Galvanický zinek |
pro HUP |
203838/III |
30x30 |
38x38 |
Galvanický zinek+komaxit |
pro HUP |
203845/I |
30x37 |
38x45 |
Galvanický zinek |
pro HUP |
203845/III |
30x37 |
38x45 |
Galvanický zinek+komaxit |
pro HUP |
204855/I |
40x47 |
48x55 |
Galvanický zinek |
pro HUP |
204855/III |
40x47 |
48x55 |
Galvanický zinek+komaxit |
pro HUP |
Poznámka: komaxit = prášková barva, běžně se dodává v barvě hnědé a bílé
rozměry v cm
