Navařovací trubky se závity R podle ČSN ISO 7-1

soubory ke stažení: prohlášení o shodě (pdf)

Popis:

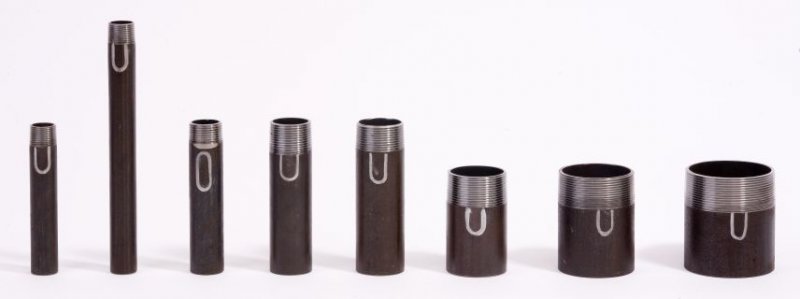

Ocelové bezešvé trubky opatřené kalibrovaným trubkovým závitem R pro spoje těsnící na závitech podle ČSN ISO 7-1. Tyto závity jsou kuželové vnější, jsou určeny pro závitový spoj, kde je těsnosti dosahováno lícováním závitů. Jsou určeny pro kvalitní spoje s kulovým kohoutem, fitinky nebo s jiným potrubním zařízením vzájemně spojené závity R a Rp. Trubky jsou primárně určeny pro tlakový rozvod topných plynů (zemní plyn, svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa.

Pro dosažení těsnosti spoje je třeba použít na závitech vhodný těsnící prostředek. Závit je v souladu s normou ČSN EN 1775 a TPG 704 01.



Schéma:


schema

Rozměry:


objednací číslo

rozměr závitu R (inch)

max. vnější průměr D v mm

délka trubky L v mm

309150

½

21,8

150

310150

¾“

27,5

150

311150

1“

34,3

150

312150

¼

43,0

150

313150

½

48,9

150

314230 2“ 60,9 230

315100

½

76,8

100

316100

3“

89,8

100

Výroba plynárenských zařízení.
