Zemní přechodka - propojovací
Popis:

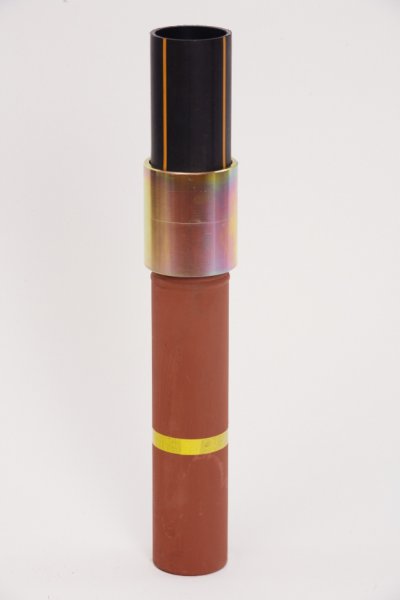

Přechodový spoj ocel/PE 100, PE 100-RC - zemní provedení (zemní přechodka-propojovací) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Uvedené výrobky odpovídají ČSN EN 1555-3.
Je určen k propojení ocelové části plynovodu s objímkovou přesuvkou.
Zemní přechodka - propojovací- je vyráběna od pr. PE 90-225 mm.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
Zemní přechodka –propojovací je označena identifikací ③ (3 v kroužku).
- Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
- Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1 písm. c) zákona č. 90/1998 Z.z.
Schéma:
Rozměry:
| Objednací číslo | Rozměr PE | SDR | D x t PE (mm)
| D1 x t1 oceli (mm) | L (mm) | L1 (mm) | L2 (mm) | Hmotnost (kg/ks) |
| 100212 | 90 | 17,6 | 90x5,2 | 89x4 | 640 | 150 | 350 | 7,0 |
| 100214 | 110 | 17,6 | 110x6,3 | 108x4 | 640 | 150 | 350 | 9,5 |
| 100216 * | 125 | 17,6 | 125x7,1 | 133x4 | 640 | 150 | 350 |
|
| 100218 | 160 | 17,6 | 160x9,1 | 159x4,5 | 640 | 150 | 350 | 11,7 |
| 100220 * | 180 | 17,6 | 180x10,3 | 168x4,5 | 640 | 150 | 350 |
|
| 100222 * | 200 | 17,6 | 200x11,4 | 219x6,3 | 640 | 150 | 350 |
|
| 100224 | 225 | 17,6 | 225x12,8 | 219x6,3 | 640 | 150 | 350 | 27,0 |
Položky označené * jsou vyráběny na zakázku
